Cara Mengukur Resistansi Tanah: Pastikan Sistem Grounding Efektif
Resistansi tanah merupakan salah satu faktor krusial dalam sistem grounding yang efektif. Nilai resistansi tanah yang rendah membantu mengalirkan arus listrik dengan baik ke bumi, sehingga melindungi manusia, peralatan, dan infrastruktur dari risiko bahaya kelistrikan. Dalam artikel ini, kita akan membahas cara mengukur resistansi tanah dengan teknik yang tepat, alat yang diperlukan, serta langkah-langkah yang dapat memastikan sistem grounding Anda bekerja secara optimal.
Pentingnya Mengukur Resistansi Tanah
Sistem grounding dirancang untuk melindungi instalasi listrik dari gangguan seperti arus bocor, sambaran petir, dan lonjakan tegangan. Resistansi tanah yang tinggi dapat menyebabkan arus listrik tidak mengalir dengan baik, meningkatkan risiko kerusakan peralatan, kebakaran, atau bahkan cedera pada manusia.
Menurut standar internasional seperti IEEE dan IEC, nilai resistansi tanah yang ideal untuk grounding berada di bawah 5 ohm, meskipun kebutuhan spesifik dapat bervariasi tergantung pada jenis instalasi.
Alat yang Diperlukan untuk Mengukur Resistansi Tanah
Sebelum melakukan pengukuran, pastikan Anda memiliki alat yang sesuai. Beberapa alat yang umum digunakan adalah:

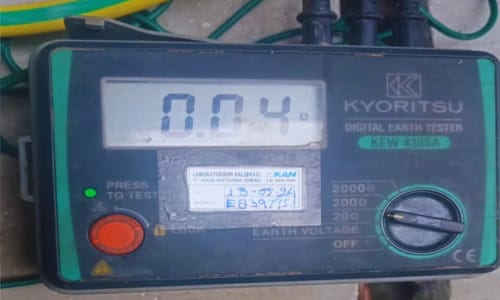

- Earth Tester (Ground Resistance Tester): Alat utama untuk mengukur resistansi tanah. Alat ini menggunakan metode arus dan tegangan untuk menghitung resistansi.
- Electrode Rods: Batang elektroda yang ditanamkan ke tanah untuk membantu proses pengukuran.
- Kabel Penghubung: Kabel yang menghubungkan earth tester dengan elektroda dan grounding yang akan diuji.
- Hammer: Untuk menanamkan elektroda ke dalam tanah dengan kokoh.
- Multimeter (Opsional): Digunakan untuk memeriksa koneksi listrik sebelum pengukuran dimulai.
Metode Pengukuran Resistansi Tanah
Ada beberapa metode untuk mengukur resistansi tanah, namun metode yang paling umum adalah metode Fall of Potential (Tegangan Jatuh). Berikut adalah langkah-langkahnya:
1. Persiapan Lokasi
- Tentukan lokasi pengukuran, idealnya di sekitar area grounding.
- Pastikan tanah di lokasi tersebut tidak terlalu kering atau berbatu, karena kondisi ini dapat memengaruhi hasil pengukuran.
- Bersihkan area dari benda logam atau kabel bawah tanah yang bisa mengganggu pengukuran.
2. Penanaman Elektroda
- Tanamkan elektroda pertama (elektroda uji) pada sistem grounding yang akan diuji.
- Tanamkan elektroda kedua (elektroda arus) sejauh 20-50 meter dari elektroda uji.
- Tanamkan elektroda ketiga (elektroda tegangan) di tengah antara elektroda uji dan elektroda arus.
3. Menghubungkan Alat
- Hubungkan earth tester ke elektroda uji, elektroda tegangan, dan elektroda arus menggunakan kabel penghubung.
- Pastikan koneksi kabel terpasang dengan kuat dan tidak ada hambatan yang dapat memengaruhi hasil pengukuran.
4. Pengukuran Resistansi
- Nyalakan earth tester dan pilih mode pengukuran resistansi tanah.
- Alat akan mengalirkan arus listrik kecil melalui elektroda arus dan mengukur tegangan yang jatuh antara elektroda uji dan elektroda tegangan.
- Berdasarkan hukum Ohm (R = V/I), alat akan menghitung resistansi tanah dan menampilkan hasilnya di layar.
5. Verifikasi Hasil
- Ulangi pengukuran dengan memindahkan elektroda tegangan beberapa meter ke arah lain (metode titik tengah bergeser).
- Jika hasil pengukuran konsisten, nilai resistansi yang didapat dapat dianggap valid.
- Jika hasil bervariasi, evaluasi kembali kondisi tanah, penempatan elektroda, atau alat yang digunakan.
Faktor yang Mempengaruhi Resistansi Tanah
Nilai resistansi tanah dapat dipengaruhi oleh berbagai faktor, antara lain:
- Jenis Tanah:
- Tanah liat memiliki resistansi yang lebih rendah dibandingkan tanah berpasir atau berbatu.
- Tanah yang mengandung mineral atau garam juga memiliki resistansi yang rendah.
- Kelembaban Tanah:
- Tanah yang lembap memiliki konduktivitas lebih baik dibandingkan tanah kering. Oleh karena itu, pengukuran pada musim hujan cenderung menghasilkan nilai resistansi yang lebih rendah.
- Kedalaman Elektroda:
- Semakin dalam elektroda ditanam, semakin rendah resistansi yang dapat dicapai karena tanah di lapisan bawah biasanya lebih lembap.
- Suhu:
- Suhu yang sangat tinggi dapat menyebabkan tanah menjadi kering, meningkatkan resistansi.
- Kepadatan Tanah:
- Tanah yang padat memiliki konduktivitas lebih baik dibandingkan tanah yang gembur.
Tips untuk Mengurangi Resistansi Tanah
Jika nilai resistansi tanah terlalu tinggi, Anda dapat mengambil langkah-langkah berikut untuk menguranginya:
- Gunakan Bahan Kimia:
- Tambahkan bahan kimia seperti garam atau larutan grounding enhancement material (GEM) untuk meningkatkan konduktivitas tanah.
- Perdalam Elektroda:
- Tancapkan elektroda lebih dalam hingga mencapai lapisan tanah yang lebih lembap.
- Tambahkan Elektroda:
- Gunakan beberapa elektroda yang dihubungkan secara paralel untuk menurunkan resistansi total.
- Perbaiki Kondisi Tanah:
- Lembapkan tanah di sekitar elektroda dengan menyiram air secara berkala.
- Gunakan Elektroda Khusus:
- Gunakan elektroda berbahan tembaga atau galvanis yang memiliki konduktivitas tinggi.
Standar Resistansi Tanah yang Direkomendasikan
Beberapa standar internasional memberikan panduan nilai resistansi tanah yang ideal, seperti:
- NEC (National Electrical Code): Di bawah 25 ohm untuk elektroda tunggal.
- IEEE: Di bawah 5 ohm untuk sistem grounding yang efektif.
- IEC 60364: Nilai resistansi tergantung pada jenis sistem grounding yang digunakan (TT, TN, atau IT).
Kesalahan Umum dalam Pengukuran Resistansi Tanah
- Penempatan Elektroda yang Salah:
- Elektroda terlalu dekat atau terlalu jauh dari grounding yang diuji dapat menghasilkan pengukuran yang tidak akurat.
- Kondisi Tanah Tidak Representatif:
- Mengukur tanah yang terlalu kering atau berbatu tanpa mempertimbangkan kondisi normal dapat menyebabkan hasil tidak valid.
- Alat Tidak Dikembangkan:
- Menggunakan alat yang sudah tua atau tidak dikalibrasi dapat memberikan hasil yang keliru.
- Koneksi Kabel Tidak Tepat:
- Kabel yang longgar atau rusak dapat memengaruhi akurasi pengukuran.
Mengukur resistansi tanah adalah langkah penting dalam memastikan sistem grounding yang aman dan efektif. Dengan menggunakan metode yang tepat seperti Fall of Potential, memahami faktor-faktor yang memengaruhi resistansi tanah, serta mengikuti standar internasional, Anda dapat memastikan instalasi listrik terlindungi dari risiko gangguan. Jangan lupa untuk melakukan pengukuran secara berkala dan memanfaatkan bahan atau teknik tambahan jika resistansi tanah terlalu tinggi. Dengan langkah-langkah ini, Anda dapat menjaga keamanan dan keberlanjutan sistem kelistrikan Anda.
