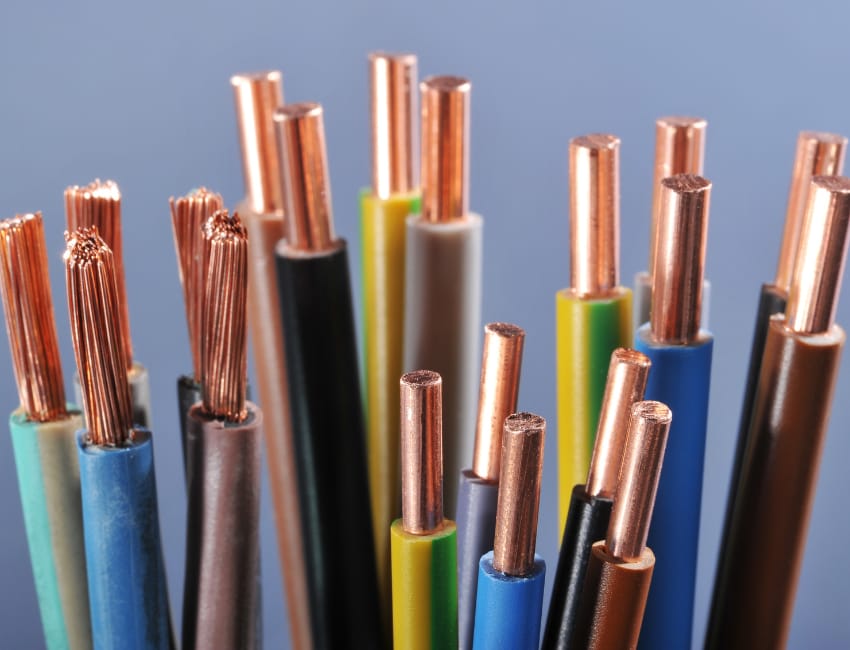

Dalam dunia instalasi listrik, pemilihan kabel merupakan hal yang sangat penting karena setiap jenis kabel memiliki fungsi, karakteristik, dan ketahanan yang berbeda. Begitu pula dalam sistem proteksi petir, kabel tidak hanya berfungsi sebagai penghantar arus listrik, tetapi juga sebagai komponen vital untuk memastikan keamanan dan keandalan sistem. Dari sekian banyak tipe kabel yang tersedia di pasaran, ada empat jenis yang sering digunakan, yaitu kabel NYA, NYM, NYY, dan NYAF. Artikel ini akan membahas secara detail perbedaan kabel NYA, NYM, NYY, dan NYAF dilihat dari ciri-ciri, kualitas, hingga kisaran harga yang umumnya ada di pasaran.

1. Kabel NYA: Kabel Tunggal untuk Instalasi Dalam Ruangan

Kabel NYA (New York Aluminium, although commonly misinterpreted, di Jerman disebut juga dengan Normen für Yorker Adern) merupakan salah satu jenis kabel yang paling umum digunakan untuk instalasi listrik rumahan. Kabel ini memiliki inti tunggal yang terbuat dari tembaga dengan isolasi PVC (Polivinil Klorida) tunggal. Karena sifatnya yang tidak tahan air dan tidak memiliki pelindung luar, kabel NYA hanya cocok untuk instalasi di dalam ruangan.

Ciri-Ciri dan Kualitas

Kabel NYA memiliki ciri khas berupa isolasi PVC berwarna-warni yang biasanya menunjukkan fungsi tertentu:

• Merah, kuning, biru, atau hitam: digunakan sebagai kabel fasa.
• Biru atau hitam: kabel netral.

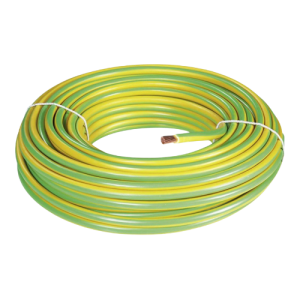

• Hijau-kuning: kabel arde (grounding). Isolasi tunggalnya membuat kabel ini fleksibel namun rentan terhadap kerusakan mekanis. Oleh karena itu, instalasinya wajib menggunakan pipa pelindung (conduit), baik pipa PVC maupun pipa metal, untuk mencegah korsleting dan bahaya lainnya akibat gigitan tikus atau gesekan.

Kegunaan dan Harga

Kabel NYA ideal untuk instalasi di dalam dinding, plafon, atau dalam panel listrik. Harganya relatif paling murah di antara jenis kabel lainnya karena konstruksinya yang sederhana. Kabel ini tersedia dalam berbagai ukuran, seperti 1.5mm² dan 2.5mm² yang umum digunakan untuk penerangan dan stop kontak.

2. Kabel NYM: Kabel Serbaguna dengan Pelindung Ganda

Kabel NYM (Normen für Yorker Mantel) memiliki struktur yang lebih kuat dan lebih aman dibandingkan NYA dan NYAF. Kabel ini terdiri dari beberapa inti (biasanya 2, 3, atau 4 inti) yang masing-masing dilapisi isolasi PVC, kemudian dilindungi lagi oleh selubung luar PVC berwarna putih atau abu-abu.

Ciri-Ciri dan Kualitas

Kabel NYM dikenal karena perlindungan gandanya, kabel NYM umumnya terdiri dari 2 sampai 4 inti tembaga yang masing-masing dilapisi isolasi. Inti kabelnya bisa berupa kawat tunggal (solid core) atau serabut (stranded core), tergantung ukuran dan produsen. Selubung luar PVC-nya yang tebal membuatnya lebih tahan terhadap kerusakan mekanis dan tidak mudah digigit tikus. Kabel NYM juga tahan terhadap kelembapan namun tidak dirancang untuk terendam air.

Kegunaan dan Harga

Kabel NYM adalah pilihan serbaguna untuk instalasi listrik di dalam maupun di luar ruangan yang terlindung dari paparan air langsung, seperti di dalam rumah, perkantoran, atau bahkan di bawah tanah yang kering. Kabel ini sering digunakan untuk instalasi stop kontak, penerangan, dan peralatan rumah tangga lainnya. Kabel ini cukup tahan terhadap kelembapan sehingga bisa dipakai di area semi-outdoor, seperti garasi atau area teras. Namun, kabel NYM tidak disarankan terkena paparan sinar matahari secara langsung karena lapisan luarnya dapat rapuh dan retak seiring waktu. Harganya lebih mahal dari kabel NYA, namun lebih terjangkau dibandingkan kabel NYY, menjadikannya pilihan yang ideal untuk instalasi umum.

3. Kabel NYY: Kabel Tangguh untuk Outdoor dan Tanah

Kabel NYY (Normen für Yorker Yard) adalah jenis kabel terkuat dan terlindungi di antara keempatnya. Struktur dasarnya mirip dengan NYM, tetapi dengan selubung luar yang lebih tebal dan lebih kuat yang terbuat dari PVC khusus yang tahan cuaca dan benturan.

Ciri-Ciri dan Kualitas

Perbedaan utama kabel NYA, NYAF, dan NYM dengan NYY terletak pada kemampuannya untuk digunakan di luar ruangan dan ditanam langsung di dalam tanah tanpa perlu pelindung tambahan seperti pipa conduit. Selubung luar kabel NYY dibuat tahan air, tahan UV, dan tahan benturan, menjadikannya sangat cocok untuk lingkungan yang keras. Kabel ini umumnya berwarna hitam dan memiliki konduktor inti tunggal yang kokoh.

Kegunaan dan Harga

Kabel NYY digunakan untuk instalasi listrik di luar ruangan, di bawah tanah, di dalam parit kabel, atau di area yang terpapar sinar matahari dan kondisi cuaca ekstrem. Contohnya adalah kabel utama dari tiang listrik ke meteran, sambungan listrik ke pompa air di luar rumah, atau instalasi sistem penerangan taman. Karena kualitas dan perlindungan superiornya, harga kabel NYY paling mahal di antara keempat jenis kabel ini.

Dari segi kualitas, kabel NYY bisa dikatakan paling tangguh di antara NYA dan NYM. Kabel ini cocok dipasang di luar ruangan, bahkan aman ditanam di dalam tanah. Kekuatan isolasinya membuat kabel ini banyak dipakai dalam jaringan listrik utama serta sistem proteksi petir yang membutuhkan ketahanan ekstra terhadap kondisi lingkungan. Namun, karena strukturnya tebal, kabel NYY relatif kaku dan tidak mudah dibelokkan.

4. Kabel NYAF: Kabel Serabut Fleksibel

Sama seperti NYA, kabel NYAF juga merupakan kabel inti tunggal dengan isolasi PVC. Namun, perbedaan utamanya terletak pada konduktornya yang berbentuk serabut tembaga halus alih-alih kawat tunggal. Huruf ‘F’ pada NYAF menandakan flexibility (fleksibilitas). Kabel NYAF berbeda dengan ketiga jenis sebelumnya karena terdiri dari serabut halus tembaga berinti tunggal, dilapisi isolasi PVC tipis. Dengan struktur serabut, kabel ini sangat lentur dan mudah dipasang pada area dengan banyak belokan.

Ciri-Ciri dan Kualitas

Konstruksi serabut pada kabel NYAF memberikan tingkat kelenturan yang sangat tinggi. Fitur ini membuatnya menjadi pilihan utama untuk instalasi yang membutuhkan banyak tikungan tajam, seperti pada panel kontrol, mesin-mesin industri, atau perangkat elektronik yang sering bergerak. Walaupun lentur, kabel ini tetap rentan terhadap kerusakan mekanis dan tidak tahan air maupun cuaca ekstrem karena lapisan isolasinya tipis, sehingga instalasinya juga memerlukan pipa pelindung atau conduit.

Kegunaan dan Harga

Kabel NYAF sangat cocok untuk instalasi yang memerlukan mobilitas atau pemasangan di ruang sempit. Contohnya, wiring pada panel kontrol, wiring internal mesin, atau sambungan pada alat-alat elektronik yang memerlukan pergerakan. Harganya sedikit lebih mahal dibandingkan kabel NYA karena proses produksi serabut tembaga yang lebih rumit.

Tabel Perbandingan Kabel

Memahami perbedaan kabel NYA, NYM, NYY, dan NYAF sangat penting sebelum memutuskan jenis kabel yang akan digunakan. Kabel NYA cocok untuk instalasi sederhana dalam pipa, kabel NYM ideal untuk instalasi rumah tangga yang aman, kabel NYY sangat tangguh untuk kebutuhan outdoor maupun sistem proteksi petir, sementara kabel NYAF unggul dari segi fleksibilitas untuk panel maupun mesin.

Jika Anda bergerak dalam pemasangan sistem proteksi petir, kabel NYY dan NYAF biasanya menjadi pilihan utama karena masing-masing memiliki keunggulan dalam ketahanan dan fleksibilitas. Namun, untuk kebutuhan instalasi listrik harian di rumah atau gedung, kabel NYA dan NYM tetap banyak digunakan karena harganya yang lebih ekonomis.

---

Q&A Terkait Perbedaan Kabel NYA, NYY, NYM, dan NYAF

Q: Apa keunggulan kabel NYA dibandingkan jenis lainnya?
A: Kabel NYA lebih murah dan mudah dipasang, tetapi perlu pipa pelindung karena isolasinya tipis.

Q: Kenapa kabel NYM tidak boleh terkena sinar matahari langsung?
A: Karena lapisan luar PVC putihnya tidak tahan UV, bisa retak dan rapuh seiring waktu.

Q: Kabel apa yang cocok ditanam dalam tanah?
A: Kabel NYY karena memiliki isolasi tebal dengan lapisan hitam tahan air dan cuaca.

Q: Apa perbedaan utama kabel NYAF dengan NYA?
A: NYAF berbentuk serabut halus sehingga lebih fleksibel, sementara NYA tunggal dan lebih kaku.

Q: Mana yang lebih cocok untuk sistem proteksi petir, NYY atau NYAF?
A: Keduanya bisa digunakan sesuai kebutuhan; NYY unggul dalam ketahanan outdoor, sedangkan NYAF lebih fleksibel untuk jalur panel dan sambungan.

Q: Apa perbedaan utama antara kabel NYA dan NYM?
A: Kabel NYA memiliki isolasi tunggal lebih sederhana, sedangkan NYM memiliki pelindung PVC ganda untuk ketahanan mekanik lebih baik.

Q: Kabel mana yang paling umum digunakan untuk sistem proteksi petir?
A: Kabel NYY karena ketahanan isolasi dan selubungnya terhadap air dan cuaca ekstrem.

Q: Apakah kabel NYAF bisa digunakan untuk instalasi di luar ruangan?
A: Kabel NYAF lebih cocok untuk aplikasi fleksibel dalam ruangan; untuk luar ruangan kabel NYY lebih direkomendasikan.

Q: Bagaimana harga kabel NYA dibanding NYY?
A: Kabel NYA biasanya lebih murah dibanding NYY yang memiliki kualitas isolasi dan ketahanan yang lebih tinggi.
